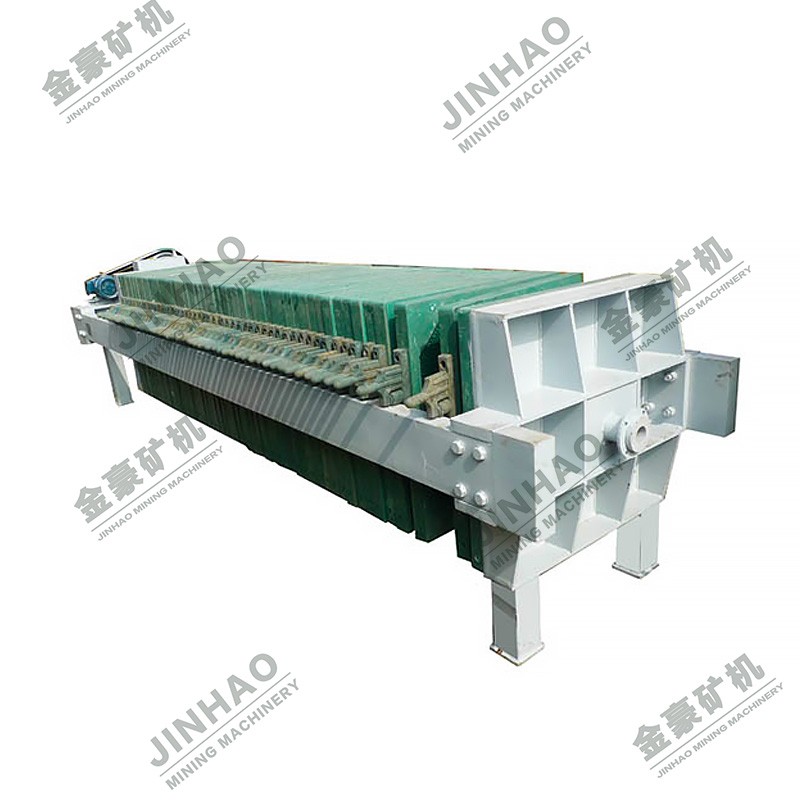

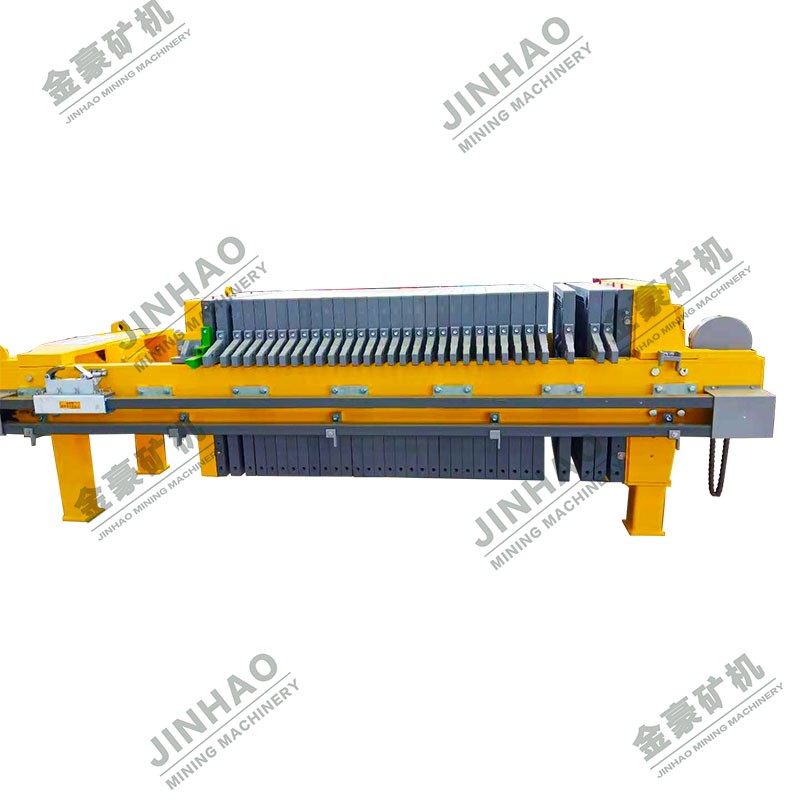

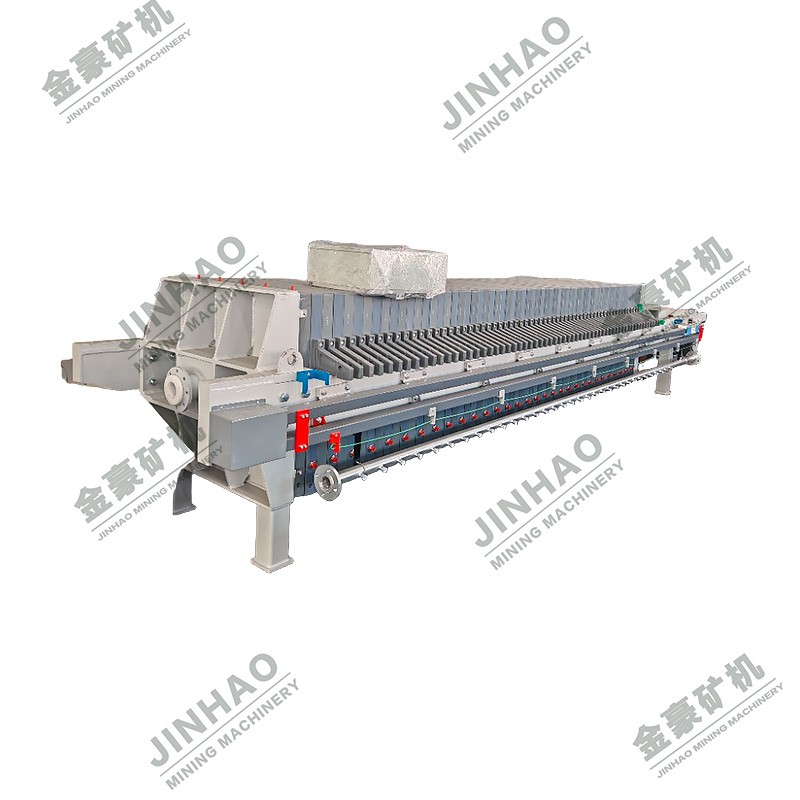

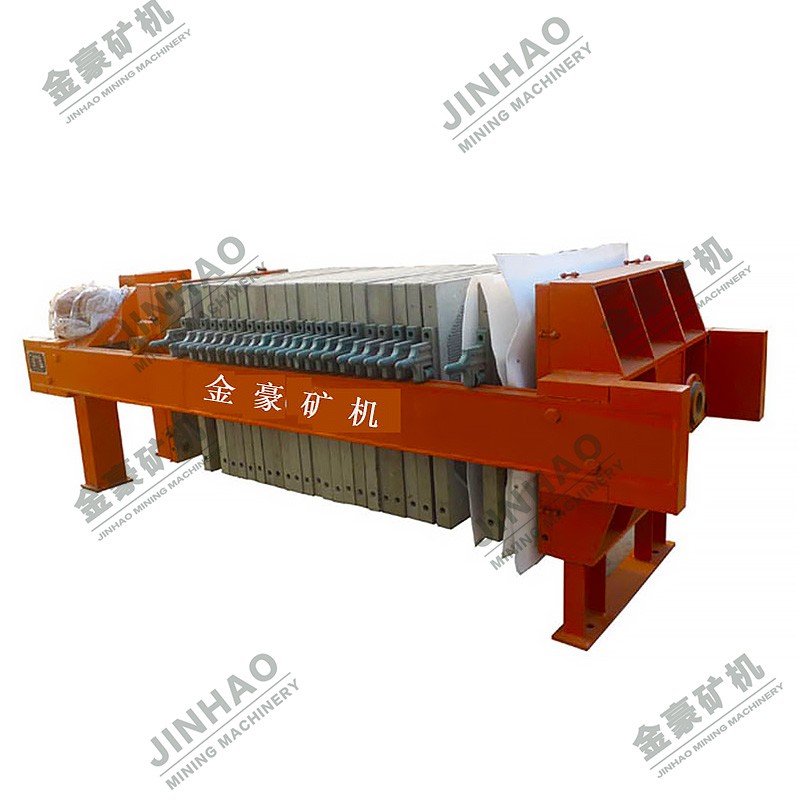

板框压滤机

图片展示

技术参数

450 系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	高	过滤压力 (MPa)	整机质量 (kg)
BM AS450−U X	4	0.077	500×500×35	35	11	1520	2120	850	850	0.5	560
	6	0.112			16	1800	2400				730
	8	0.147			21	2220	2820				810
	10	0.182			26	2500	3100				920
	12	0.224			31	2920	3520				1080
	15	0.193			38	3060	3620				1350
XM A S450−U X	4	0.055	500×500×50	25	11	1280	1880			0.5 - 1.2	510
	6	0.08			16	1690	2290				680
	8	0.11			21	2010	2610				790
	10	0.13			26	2330	2930				980
	12	0.155			31	2640	3240				1030
	15	0.193			38	3010	3610				1280

630 系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	高	过滤压力 (MPa)	电机功率 (kw)	整机质量 (kg)
BM AS630−U X	15	0.256	710×710×30	40	19	2240	3000	1030	1055	0.5	∼	1830
	20	0.406			26	2730	3490					2070
	30	0.593			38	3570	4330					2490
	40	0.785			49	4340	5100					2880
XM AS630−U X	15	0.222	710×710×60	30	19	2060	2820			0.5 - 1.2	∼	1810
	20	0.299			26	2490	3250					2070
	30	0.437			38	3230	3990					2520
	40	0.564			49	3920	4690					2930
BM AJ630−U X	15	0.256	710×710×30	40	19	2240	3000			0.5	2.2	1950
	20	0.406			26	2730	3490					2190
	30	0.593			38	3570	4330					2640
	40	0.785			49	4340	5100					3020
XM AJ630−U X	15	0.222	710×710×60	30	19	2060	2820			0.5 - 1.2	2.2	1960
	20	0.299			26	2490	3250					2220
	30	0.437			38	3230	3990					2670
	40	0.564			49	3920	4690					3080
BM AY630−U X	15	0.256	710×710×30	40	19	2240	3810			0.5	2.2	1960
	20	0.406			26	2730	4300					2220
	30	0.593			38	3570	5140					2670
	40	0.785			49	4340	5910					3080
XM AY630−U X	15	0.222	710×710×60	30	19	2060	3630			0.5 - 1.2	2.2	2240
	20	0.299			26	2490	4060					2480
	30	0.437			38	3230	4800					2910
	40	0.564			49	3920	5490					3290

800系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	Height	过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
BM AJ800−U X (Internal and External Feeding)	40	0.728	870×870×30 900×900×30	35	32	3070	4000	1350	1380	0.5 - 1.2		2.2	4590
	50	0.91			40	3590	4480						4890
	60	1.092			47	4050	4980						5120
	70	1.228			55	4570	5500						5430
	80	1.433			63	5090	6020						5760
BM AY800−U X (Internal and External Feeding)	40	0.728	870×870×30 900×900×30	35	32	3070	4450	1350					4590
	50	0.91			40	3590	4970						5120
	60	1.092			47	4050	5430						5480
	70	1.228			55	4570	5950						5780
	80	1.433			63	5090	6470						6770
XM AJ800−U X	50	0.78	870×870×60 900×900×60	30	40	3440	4370	1350					4810
	60	0.917			47	3870	4800						5160
	70	1.073			55	4370	5300						5520
	80	1.229			63	4860	5790						5890
XM AY800−U	40	0.608	870×870×60 900×900×60	30	32	2940	4320	1350				3	4550
	50	0.78			40	3440	4820						4890
	60	0.917			47	3870	5250						5120
	70	1.073			55	4370	5750						5470
	80	1.229			63	4860	6240						5780
XM AY800−X	40	0.608	870×870×60 900×900×60	30	32	2940	4320	1350					4900
	50	0.78			40	3440	4820						5310
	60	0.917			47	3870	5250						5580
	70	1.073			55	4370	5750						6030
	80	1.229			63	4860	6240						6570
XM AZ800−U	60	0.917	870×870×60 900×900×60	30	47	3870	5770	1455					5680
	70	1.073			55	4370	6270						6110
	80	1.229			63	4860	6760						6530

1000系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	高	过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
BM AJ1000−U X	60	1.148	1000×1000×32	38	38	3700	4660	1450	1370	0.5 - 1.2		3	4100
	70	1.33			44	4120	5080						4520
	80	1.52			50	4540	5510						5030
	90	1.69			56	4960	5920						5540
	100	1.87			62	5380	6340						6050
	120	2.235			74	6220	7180	1695					6700
BM AY1000−U X	60	1.148	1000×1000×32	38	38	3700	5270	1450					4310
	70	1.33			44	4120	5690						4820
	80	1.52			50	4540	6110						5330
	90	1.69			56	4960	6530						5840
	100	1.87			62	5380	6950						6350
	120	2.235			74	6220	7790	1695					6950
XM AJ1000−U X	60	0.91	1000×1000×65	30	38	3550	4510	1450					4310
	70	1.06			44	3950	4910						4820
	80	1.2			50	4350	5310						5330
	90	1.34			56	4750	5710						5840
	100	1.48			62	5160	6120						6350
	120	1.85			75	6030	6990	1695					6950
XM AY1000−U X	60	0.91	1000×1000×65	30	38	3550	5120	1450					4480
	70	1.06			44	3950	5520						4990
	80	1.2			50	4350	5920						5510
	90	1.34			56	4750	6320						6020
	100	1.48			62	5160	6730						6530
	120	1.85			75	6030	7600	1695					7140
XM AZ1000−U X	60	1.06	1000×1000×65	35	38	3550	5410	1560					4890
	70	1.23			44	3950	5810						5320
	80	1.4			50	4350	6210						5840
	90	1.56			56	4750	6610						6370
	100	1.72			62	5160	7020						6900
	120	2.06			75	6030	7890	1695					7650

1250系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	Length L	Width W	Height H	过滤压力 (MPa)	电机功率 (kw)	整机质量 (kg)
BM AJ1250−U	120	1.794	1250×1250×35	30	46	4430	5670	1750	1500	0.5	5.5	6410
	150	2.262			58	5210	6450					7010
	160	2.42			62	5470	6710					7210
	180	2.7			69	5920	7170					7560
	200	3.02			77	6450	7690					7960
	220	3.276			84	6900	8140	2030				8310
	250	3.73			95	7620	8860	2030				8860
BM AY1250−U	120	2.093	1250×1250×35	35	46	4540	6460	1750		0.5	4	6520
	150	2.639			58	5380	7300					7120
	160	2.821			62	5660	7580					7320
	180	3.14			69	6150	8070					7670
	200	3.504			77	6710	8630					8070
	220	3.822			84	7200	9120	2030				8420
	250	4.323			95	7970	9890	2030				8970
XM AJ1250−U	120	1.794	1250×1250×65	30	46	4490	5730	1750		0.5 - 1.6	5.5	6410
	150	2.262			58	5290	6530					7010
	160	2.42			62	5560	6800					7210
	180	2.7			69	6030	7270					7560
	200	3.02			77	6570	7810					7960
	220	3.276			84	7040	8280	2030				8310
	250	3.73			95	7770	9010	2030				8860
XM AY1250−U	120	1.794	1250×1250×65	30	46	4370	6200	1750		0.5 - 1.6	4	6520
	150	2.262			58	5170	7090					7120
	160	2.42			62	5440	7360					7320
	180	2.7			69	5910	7830					7670
	200	3.02			77	6450	8370					8070
	220	3.276			84	6920	8840	2030				8420
	250	3.73			95	7650	9570	2030				8970
XM AZ1250−U	120	1.794	1250×1250×65	30	46	4370	6640	1810		0.5 - 1.6	4	7230
	150	2.262			58	5170	7440					7950
	160	2.42			62	5440	7710					8190
	180	2.7			69	5910	8180					8610
	200	3.02			77	6450	8720					9090
	220	3.276			84	6920	9190	2030				9520
	250	3.73			95	7650	9920	2030				10080
XM AJ1250−U	120	2.392	1250×1250×70	40	46	4720	5960	1750		0.5 - 1.6	5.5	7750
	150	3.016			58	5580	6820					8590
	160	3.224			62	5870	7110					8870
	180	3.588			69	6370	7610					9360
	200	4.004			77	6950	8190	2030				9920
	220	4.368			84	7450	8690					10450
	250	4.94			95	8240	9480					11220
XM AY1250−U	120	2.392	1250×1250×70	40	46	4600	7380	1750		0.5 - 1.6	4	7860
	150	3.016			58	5460	7690					9260
	160	3.224			62	5750	8170					9540
	180	3.588			69	6250	8750					10010
	200	4.004			77	6830	9250					10570
	220	4.368			84	7330	9600	2030				11060
	250	4.94			95	8120	10040	2030				11830
XM AZ1250−U	120	2.392	1250×1250×70	40	46	4600	6870	1810		0.5 - 1.6	4	9060
	150	3.016			58	5460	7730					9490
	160	3.224			62	5750	8020					9770
	180	3.588			69	6250	8520					10240
	200	4.004			77	6830	9100					10800
	220	4.368			84	7330	9600	2030				11290
	250	4.94			95	8120	10390	2030				12060

1500系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	高	过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
XM AY1500−U	250	3.94	1500×1500×70	35	65	6380	8380	2280	1750	0.5 - 1.6		5.5	20200
	300	5.22			77	7240	9240	2500					21760
	320	5.62			83	7670	9670						22540
	340	5.97			88	8030	10030						23170
	350	6.11			90	8180	10180						23430
	380	6.65			98	8750	10750						24770
	400	7			103	9120	11120						25120
	450	7.89			116	10050	12050						26810
	500	8.72			128	10920	12920						28240
XM AZ1500−U	250	3.94	1500×1500×70	35	65	6380	8680	2280		0.5 - 1.6		5.5	21400
	300	5.22			77	7240	9540	2500					22960
	320	5.62			83	7670	9970						23740
	340	5.97			88	8030	10330						25370
	350	6.11			90	8180	10480						25630
	380	6.65			98	8750	11050						25670
	400	7			103	9120	11420						26320
	450	7.89			116	10050	12350						28010
	500	8.72			128	10920	13220						29440
XM AY1500−U	250	4.408	1500×1500×75	40	65	6700	8700	2280		0.5 - 1.6		5.5	23200
	300	5.852			77	7620	9620	2500					24700
	320	6.308			83	8080	10080						25600
	340	6.688			88	8470	10470						25920
	350	6.84			90	8620	10620						26400
	380	7.448			98	9240	11140						27850
	400	7.828			103	9630	11630						28540
	450	8.816			116	10630	12630						30180
	500	9.728			128	11550	13550						32070
XM AZ1500−U	250	4.408	1500×1500×75	40	65	6700	9000	2280		0.5 - 1.6		5.5	23710
	300	5.852			77	7620	9920	2500					25080
	320	6.308			83	8080	10380						25940
	340	6.688			88	8470	10770						26760
	350	6.84			90	8620	10920						28080
	380	7.448			98	9240	11540						29040
	400	7.828			103	9630	11930						29190
	450	8.816			116	10630	12930						29350
	500	9.728			128	11550	13850						32140

1600系列板框压滤机技术参数表

型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	外形尺寸 (mm)			过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
型号	过滤面积 (m²)	过滤容积 (m³)	滤板外形尺寸 (Length × Width × Thickness, mm)	滤饼厚度 (mm)	滤腔数量 (Pcs)	地脚螺栓中心距 (mm)	长	宽	高	过滤压力 (MPa)	充气压力 (MPa)	电机功率 (kw)	整机质量 (kg)
XM AZ1600−U	300	5.24	1600×1600×75	35	69	7100	9410	2400	1910	0.5 - 1.6		5.5	21740
	350	6.16			81	8040	10350	2620					23540
	400	7			92	8900	11210						25240
	420	7.32			97	9290	11600						26100
	450	7.86			104	9830	12140						27200
	480	8.32			108	10150	12460						27920
	500	8.63			115	10690	13000						28030
	550	9.05			126	11550	13860						30350
	600	10.32			138	12490	14800						32580

金矿炭浆/炭浸设备

给矿设备

破碎机

球磨机

浮选机

分级设备

振动筛

搅拌槽

浓缩机

重选设备

过滤设备

磁选设备

渣浆泵

其他设备

板框压滤机

图片展示

技术参数

浮选流程怎么定？粗选、扫选、精选与中矿返回原则

什么是浮选？浮选基本原理与矿物的可浮性

金价高位运行，选厂如何用技术改造提高产金量

氰化尾渣怎么处理？除氰、回收与合规处置方案

金矿品位与回收率怎么算？选厂生产指标核算方法

XCF-KYF型浮选联合机组为什么必须成组使用？

BF型浮选机与SF型浮选机区别，怎么选？

SF型浮选机结构、原理与适用场景

浮选机有哪些类型？机械搅拌式与充气式的区别

影响浮选工艺的九个因素

专业服务团队

烟台市金豪矿山机械有限公司

走进金豪

项目案例

解决方案

新闻中心

联系我们

产品中心

移动端网站

微信公众号

关注抖音

金矿炭浆/炭浸设备

给矿设备

破碎机

球磨机

浮选机

分级设备

振动筛

搅拌槽

浓缩机

重选设备

过滤设备

磁选设备

渣浆泵

其他设备

板框压滤机

图片展示

技术参数

相关产品推荐 - 金豪矿机您值得信赖的合作伙伴

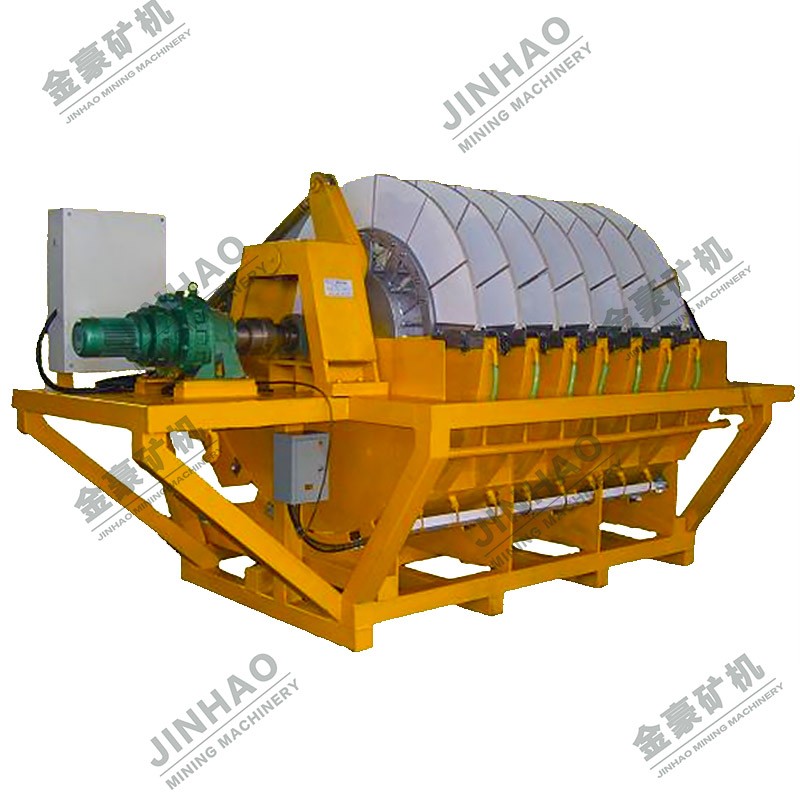

YG系列精密陶瓷真空过滤机

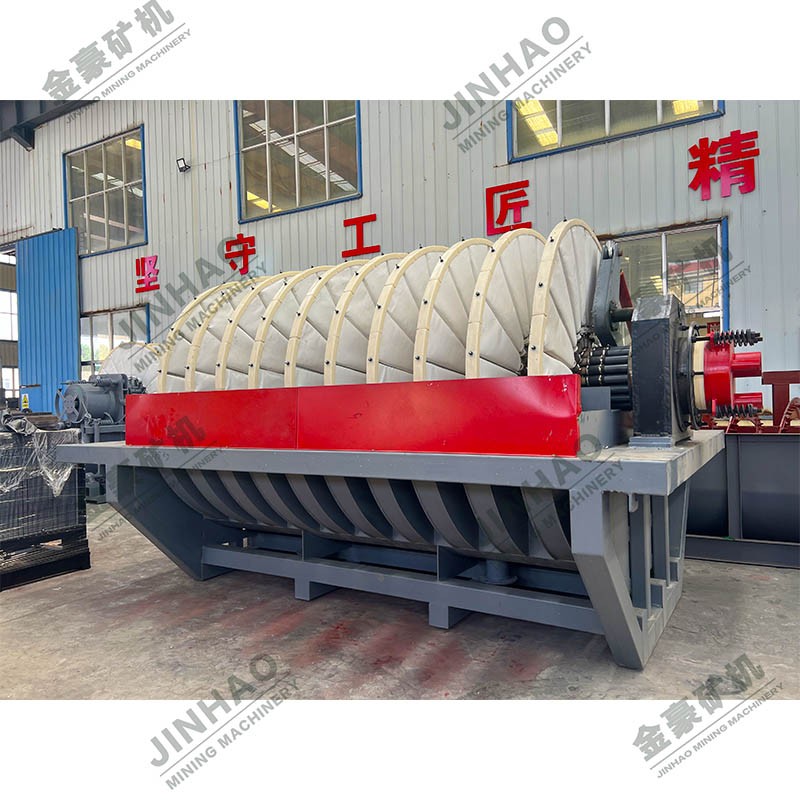

GPT 圆盘真空过滤机

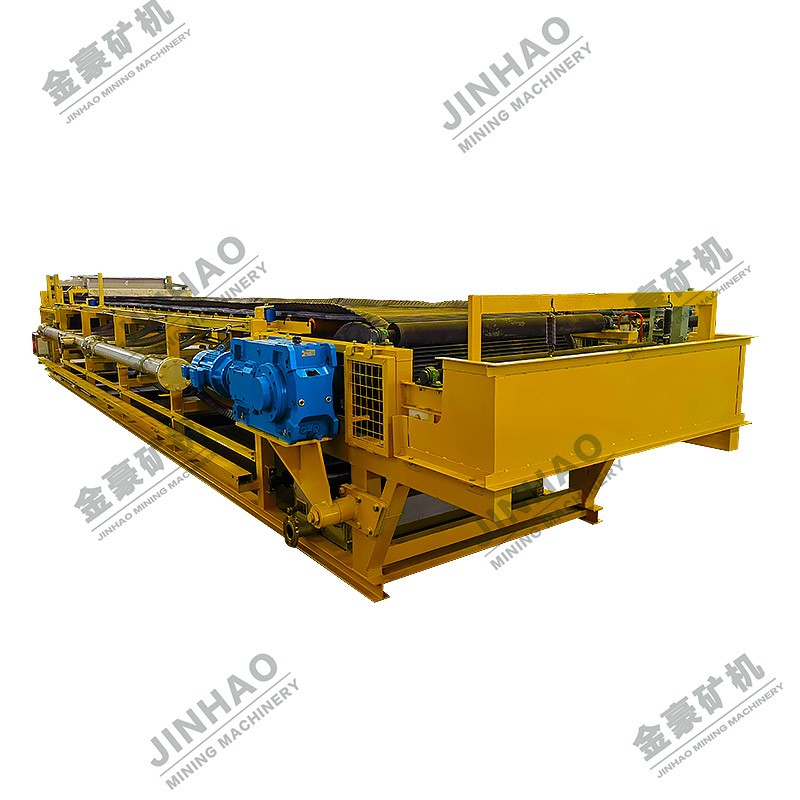

带式压滤机
